Máy Nén Bê Tông Phoenix TMI Hercules- 2000 kN
Thí nghiệm nén bê tông xác định cường độ mẫu từ tải phá hoại và diện tích chịu nén. Phoenix TMI Hercules 2000 kN có tải trọng tối đa 2000 kN, kết hợp bộ hiển thị Aquila để theo dõi lực, ứng suất và kết quả thử trong phòng thí nghiệm vật liệu.
Thông số kỹ thuật
Mô tả chi tiết sản phẩm
THÍ NGHIỆM NÉN BÊ TÔNG LÀ GÌ?
Thí nghiệm nén bê tông xác định khả năng chịu nén của mẫu bằng cách tăng tải đến khi mẫu phá hoại. Mẫu được chuẩn bị, bảo dưỡng và đặt giữa hai bàn nén theo phương pháp thử; tải lớn nhất được dùng cùng diện tích chịu tải để tính cường độ nén.
Lực nén được biểu thị bằng kN, còn cường độ nén thường được biểu thị bằng MPa. Vì vậy, tải trọng tối đa của máy không phải là cường độ bê tông: cùng một mức cường độ, mẫu có diện tích chịu tải lớn hơn sẽ cần lực lớn hơn. Hình dạng mẫu, tình trạng hai mặt chịu nén, tuổi thử và chế độ gia tải đều ảnh hưởng đến kết quả.
ỨNG DỤNG TRONG KIỂM SOÁT CHẤT LƯỢNG
Phép thử phục vụ kiểm tra mẫu đúc và mẫu lấy từ kết cấu trong phạm vi phương pháp áp dụng, theo dõi chất lượng bê tông và đối chiếu yêu cầu kỹ thuật. Mẫu lập phương và mẫu trụ cần được lựa chọn theo tiêu chuẩn; kết quả giữa các loại mẫu không được quy đổi tuỳ ý.
PHOENIX TMI HERCULES 2000 kN

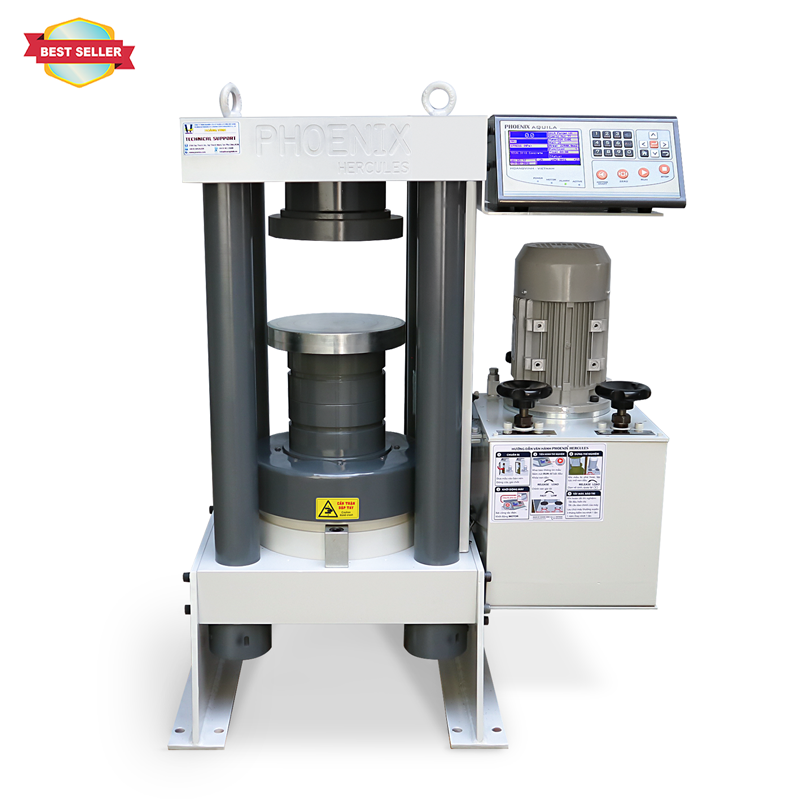

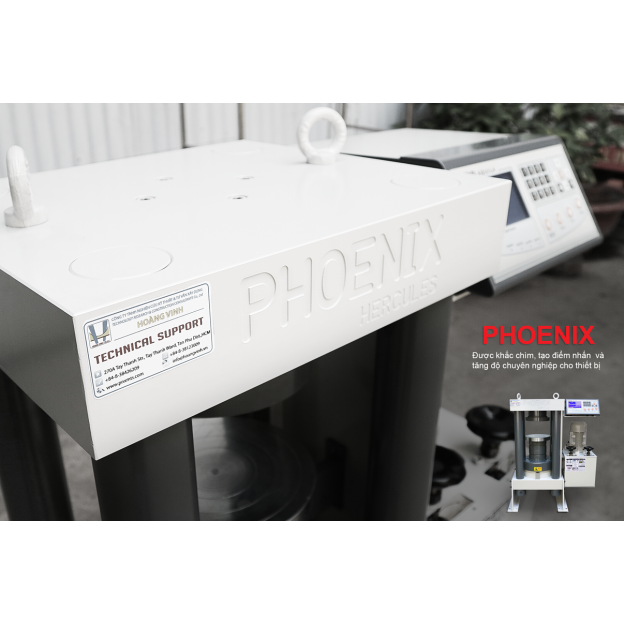

Hercules 2000 kN là máy nén bê tông do Phoenix TMI phát triển và sản xuất tại Việt Nam, có tải trọng nén tối đa 2000 kN. Máy phục vụ phòng thí nghiệm vật liệu, đơn vị kiểm định và cơ sở sản xuất cần theo dõi tải trọng, ứng suất và kết quả phá hoại của mẫu.
GIA TẢI VÀ THEO DÕI KẾT QUẢ

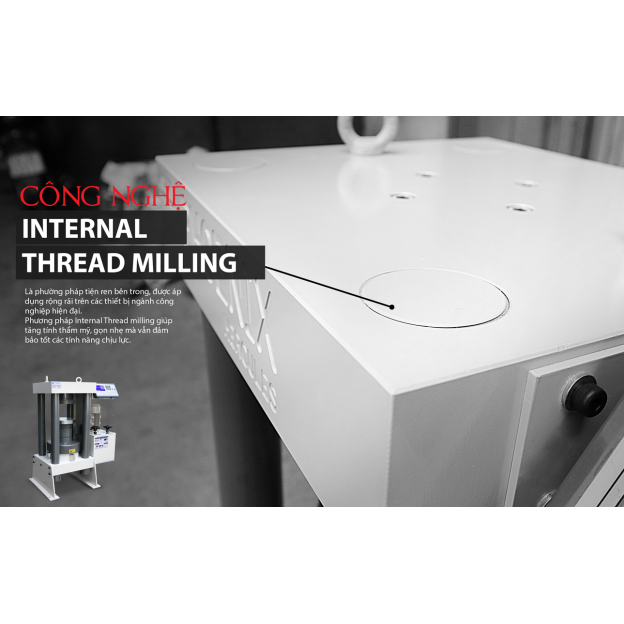

Khung và cơ cấu nén: bố trí mẫu cùng bàn nén, tấm đệm và phụ kiện đúng kích thước; đặt mẫu đồng tâm để hạn chế tải lệch.
Đầu hiển thị Phoenix TMI Aquila: hiển thị lực, ứng suất, tốc độ gia tải và kết quả thử. Nhập đúng diện tích mẫu là điều kiện để tính ứng suất đúng.
Lưu kết quả: Aquila hỗ trợ bộ nhớ cho 100 mẫu và lưu trữ qua thẻ SD theo cấu hình; nhu cầu kết nối máy tính cần được xác định khi chọn thiết bị.
CHỌN TẢI TRỌNG VÀ PHỤ KIỆN PHÙ HỢP
Cấu hình 2000 kN phù hợp khi lực phá hoại dự kiến của mẫu nằm trong khả năng gia tải và dải đo đã hiệu chuẩn. Nếu cần thử mẫu lớn hơn hoặc lực phá hoại cao hơn, nên đối chiếu với cấu hình Hercules 3000 kN trước khi lựa chọn.
Hãy cung cấp hình dạng, kích thước mẫu, cường độ dự kiến, tiêu chuẩn thử và nhu cầu điều khiển. Máy, phụ kiện, quy trình gia tải và hồ sơ hiệu chuẩn phải được xem xét cùng nhau; khả năng thực hiện một phương pháp không chỉ phụ thuộc vào tải trọng tối đa.
Xem thêm đầu hiển thị và điều khiển Aquila.
TIÊU CHUẨN ỨNG DỤNG| THÍ NGHIỆM CƯỜNG ĐỘ CHỊU NÉN BÊ TÔNG
Hercules phục vụ thử nén bê tông theo cấu hình bàn nén, dải lực và bộ điều khiển được lựa chọn. Tiêu chuẩn phương pháp thử và yêu cầu đối với máy nén được trình bày riêng để thuận tiện đối chiếu khi đặt hàng.
Tiêu chuẩn Việt Nam
Ưu tiên đối chiếu phương pháp thử trong nước theo TCVN 3118:2022.
- TCVN 3118:2022 — Bê tông: Phương pháp xác định cường độ chịu nén.
- Chọn kích thước, hình dạng mẫu, cách chuẩn bị mặt chịu nén và chế độ gia tải theo tiêu chuẩn áp dụng; lực phá hoại dự kiến phải nằm trong dải làm việc đã hiệu chuẩn của máy.
TCVN 3118:2022
Tiêu chuẩn phương pháp thử quốc tế
Các phương pháp dưới đây được sử dụng cho thử nén bê tông. Cần đối chiếu hình dạng mẫu và cấu hình thực tế trước khi chọn phương pháp cho Hercules.
- ASTM C39/C39M — xác định cường độ chịu nén của mẫu bê tông hình trụ; không dùng mã này để mô tả chung phép nén mọi mẫu lập phương.
- EN 12390-3 — xác định cường độ chịu nén của mẫu bê tông đã đóng rắn.
ASTM C39/C39M · EN 12390-3
Yêu cầu đối với thiết bị và hiệu chuẩn
EN 12390-4 là tài liệu yêu cầu đối với máy thử nén, khác với EN 12390-3 về phương pháp thử. Khi có yêu cầu theo EN 12390-4, cần xác nhận riêng khung máy, bàn nén, khớp cầu, hệ đo lực và kết quả kiểm tra/hiệu chuẩn của cấu hình cung cấp. Danh mục phương pháp ở trên không thay thế hồ sơ đánh giá sự phù hợp của máy.
Cấu hình, phụ kiện và dải đo được xác nhận theo yêu cầu thử cụ thể.
