Máy Nén Đất 3 Trục Tự Động Phoenix TMI Triax
Thí nghiệm ba trục đánh giá sức kháng cắt và biến dạng của mẫu đất dưới áp lực bao quanh và tải dọc trục. Phoenix TMI Triax kết hợp gia tải, điều khiển áp suất và phần mềm PNXSMT Việt–Anh, phục vụ phương pháp UU, CU hoặc CD theo cấu hình lựa chọn.
Thông số kỹ thuật
Mô tả chi tiết sản phẩm
THÍ NGHIỆM BA TRỤC LÀ GÌ?
Thí nghiệm ba trục dùng để đánh giá sức kháng cắt và ứng xử biến dạng của đất trong điều kiện ứng suất được kiểm soát. Mẫu đất hình trụ được bọc màng, đặt trong buồng áp lực và chịu áp lực bao quanh; đồng thời máy gia tải dọc trục để theo dõi phản ứng của mẫu. Cách bố trí này cho phép khảo sát ảnh hưởng của áp lực buồng và điều kiện thoát nước đến kết quả thử.
Dữ liệu lực, chuyển vị và các tín hiệu áp suất hoặc thay đổi thể tích, tuỳ cấu hình đo, hỗ trợ xây dựng quan hệ ứng suất–biến dạng và xác định thông số sức kháng cắt theo phương pháp thử. Kết quả là cơ sở phục vụ đánh giá nền đất, móng, mái dốc và công trình đất; việc diễn giải cần xét loại đất và điều kiện làm việc của công trình.
PHÂN BIỆT UU, CU VÀ CD
UU – Không cố kết, không thoát nước: mẫu không trải qua giai đoạn cố kết và không được thoát nước khi nén. Phép thử phục vụ đánh giá sức kháng trong điều kiện tải tác dụng nhanh, phù hợp với phạm vi áp dụng của phương pháp.
CU – Cố kết, không thoát nước: mẫu được cố kết trước, sau đó nén khi đóng đường thoát nước. Khi có đo áp lực nước lỗ rỗng, dữ liệu có thể được xử lý theo ứng suất hữu hiệu.
CD – Cố kết, thoát nước: cho phép thoát nước trong giai đoạn cố kết và nén; tốc độ nén phải phù hợp để hạn chế tích luỹ áp lực nước lỗ rỗng dư.
Ba phương pháp không cho kết quả có thể thay thế tuỳ ý cho nhau. Phòng thí nghiệm cần xác định yêu cầu thoát nước, cố kết, bão hoà và tín hiệu đo trước khi chọn thiết bị.

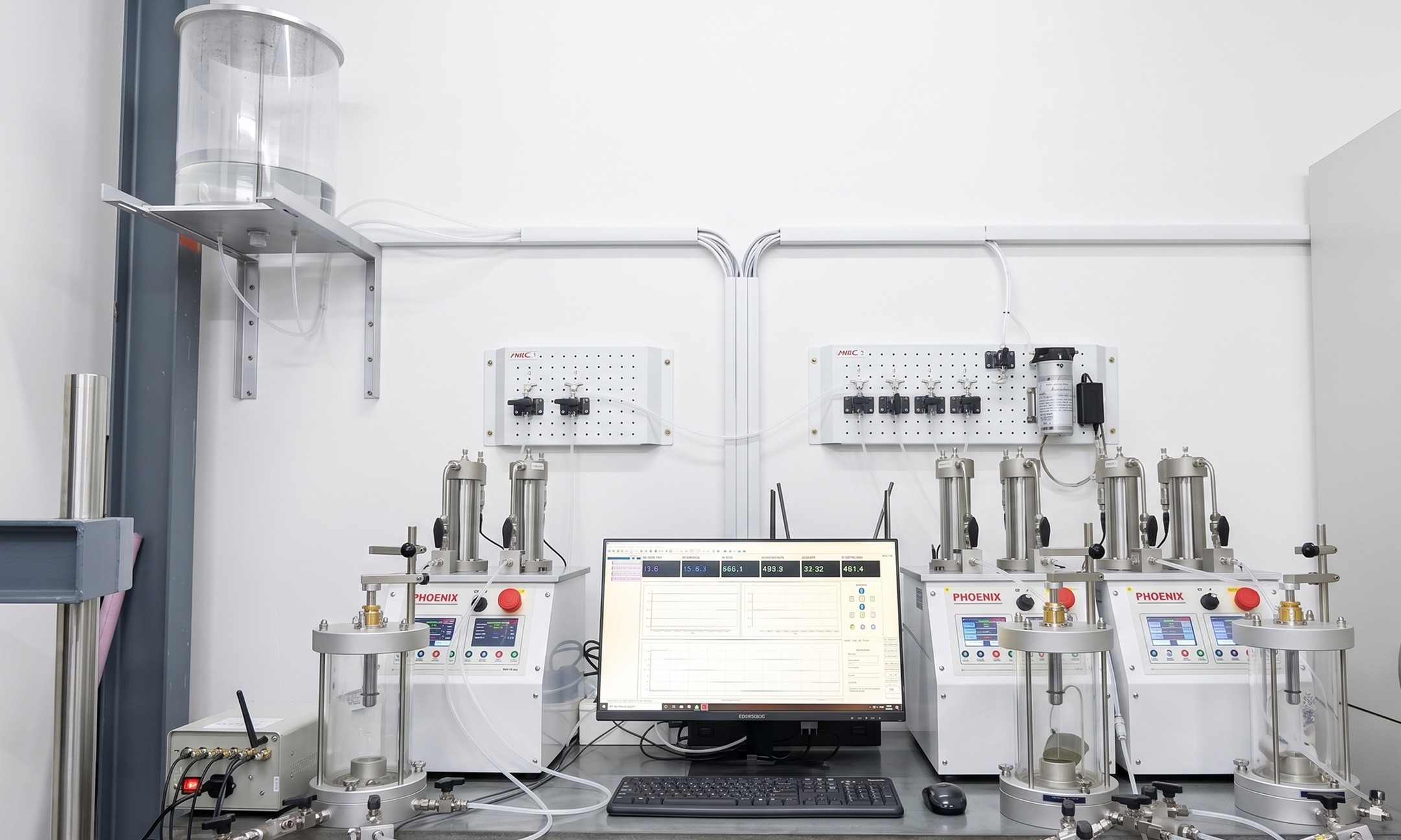

PHOENIX TMI TRIAX: TỪ GIA TẢI ĐẾN DỮ LIỆU

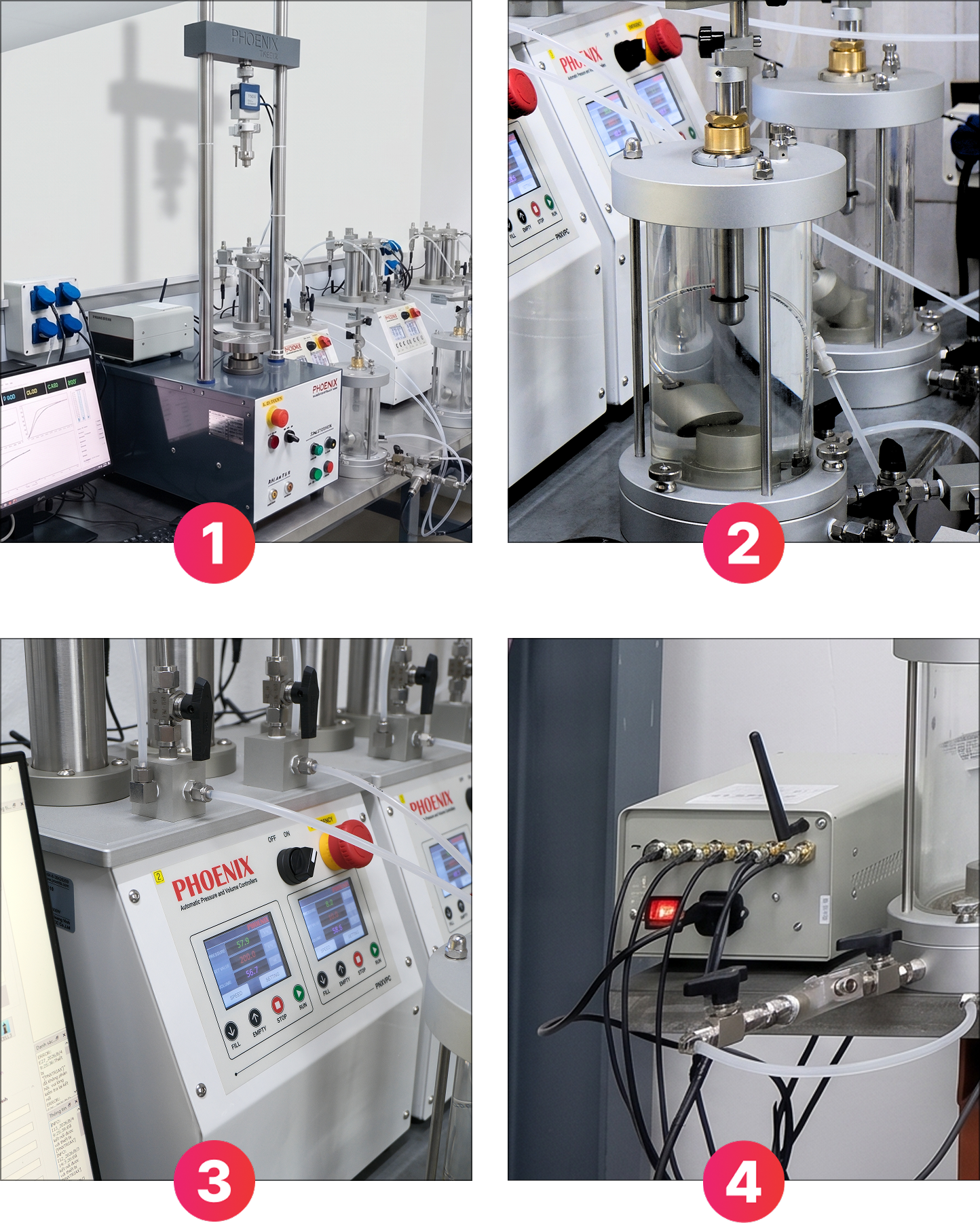

Phoenix TMI Triax là hệ thống thí nghiệm đất ba trục được phát triển và chế tạo tại Việt Nam. Khung gia tải, buồng áp lực, bộ điều khiển áp suất và thu nhận dữ liệu được phối hợp với phần mềm PNXSMT Việt–Anh, phục vụ UU, CU hoặc CD theo cấu hình lựa chọn.

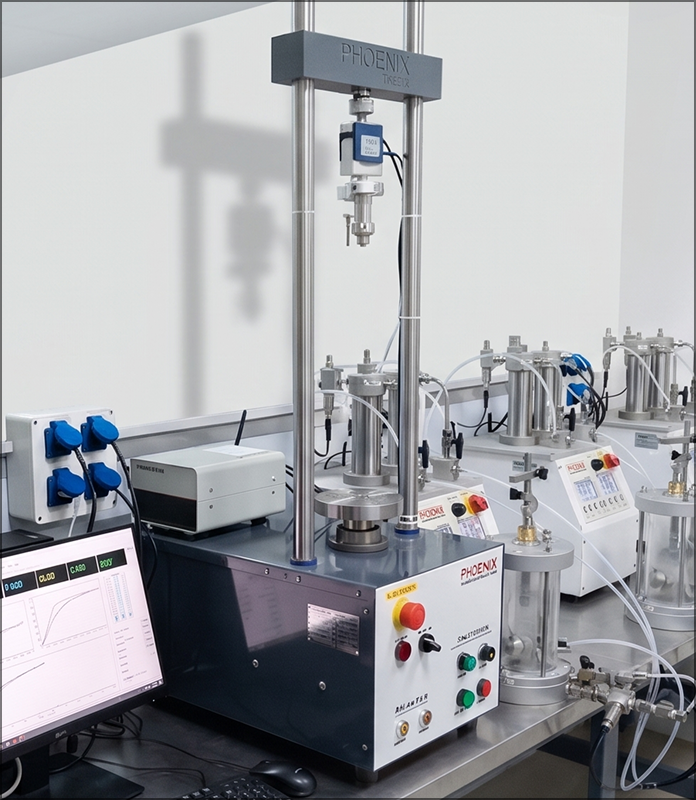

Khung PNXTRIAX: tạo chuyển động gia tải dọc trục, phối hợp đo lực và chuyển vị.

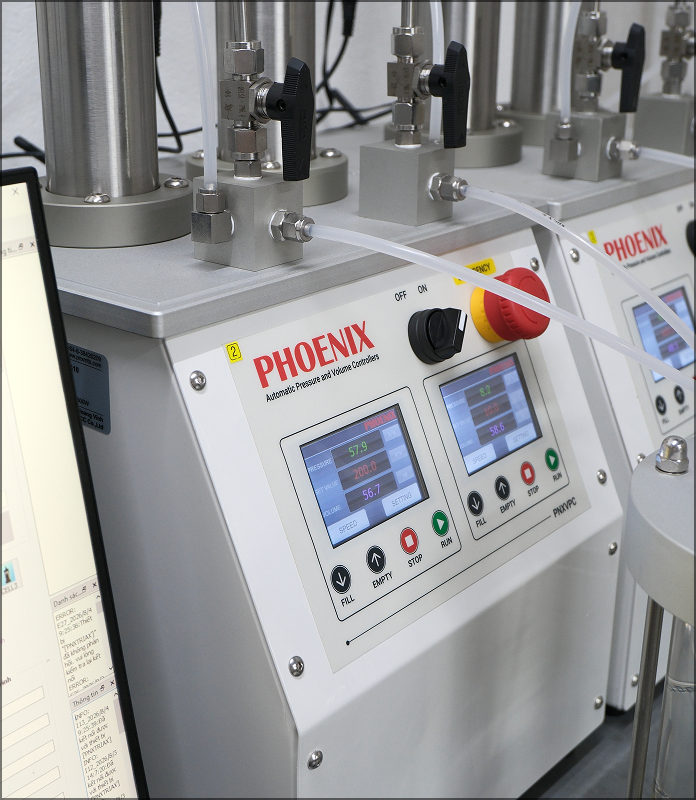

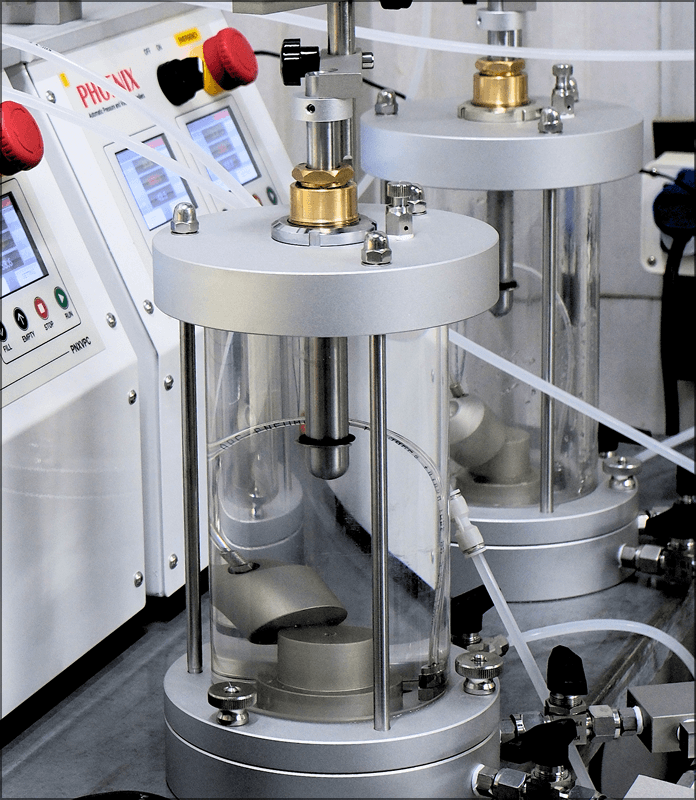

Buồng áp lực và bơm PNXVPC S10: bố trí điều khiển áp suất cùng van, đường nước và cảm biến theo phương pháp thử.

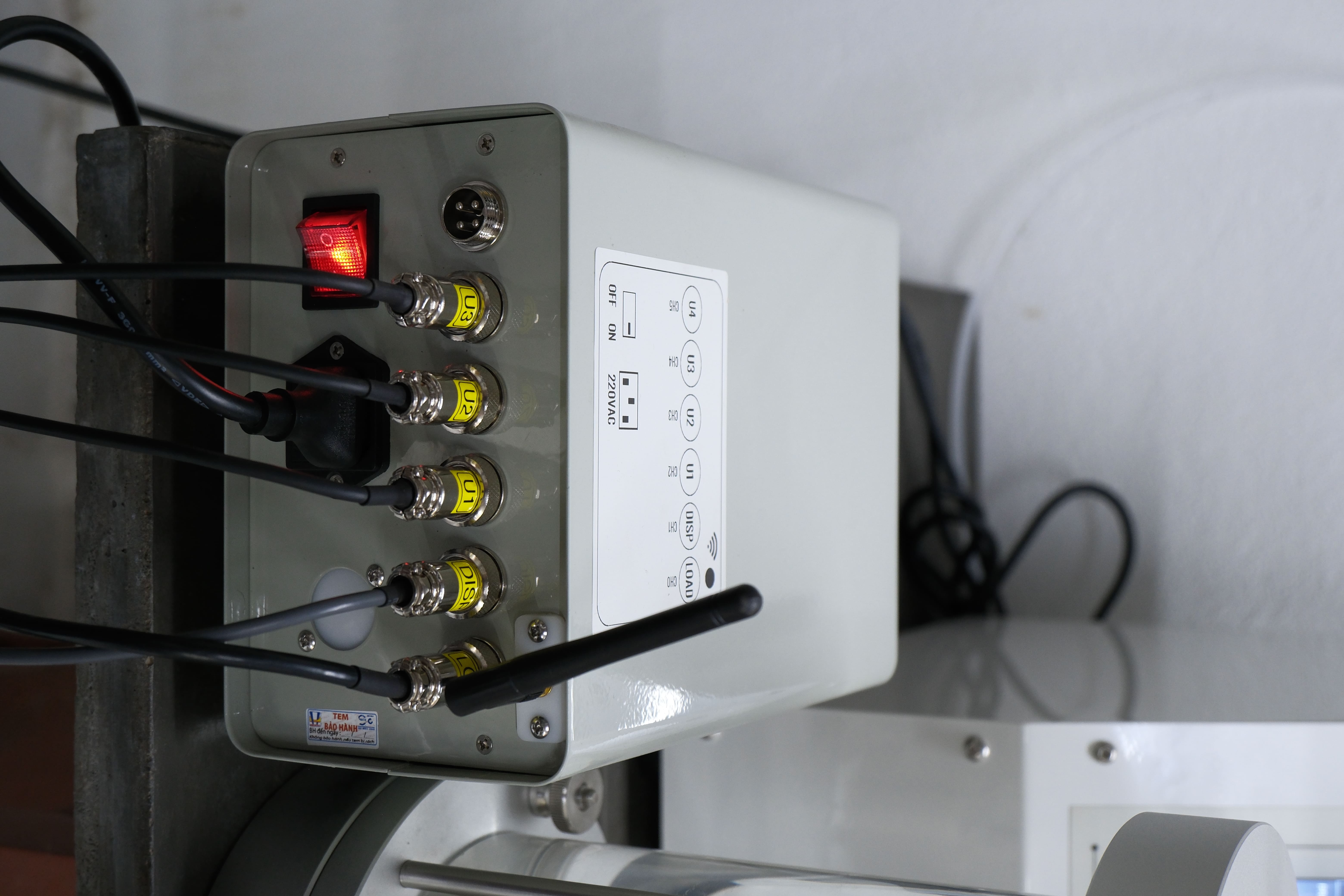

Hệ thu nhận tín hiệu: đưa dữ liệu cảm biến về máy tính để theo dõi và lưu trữ.

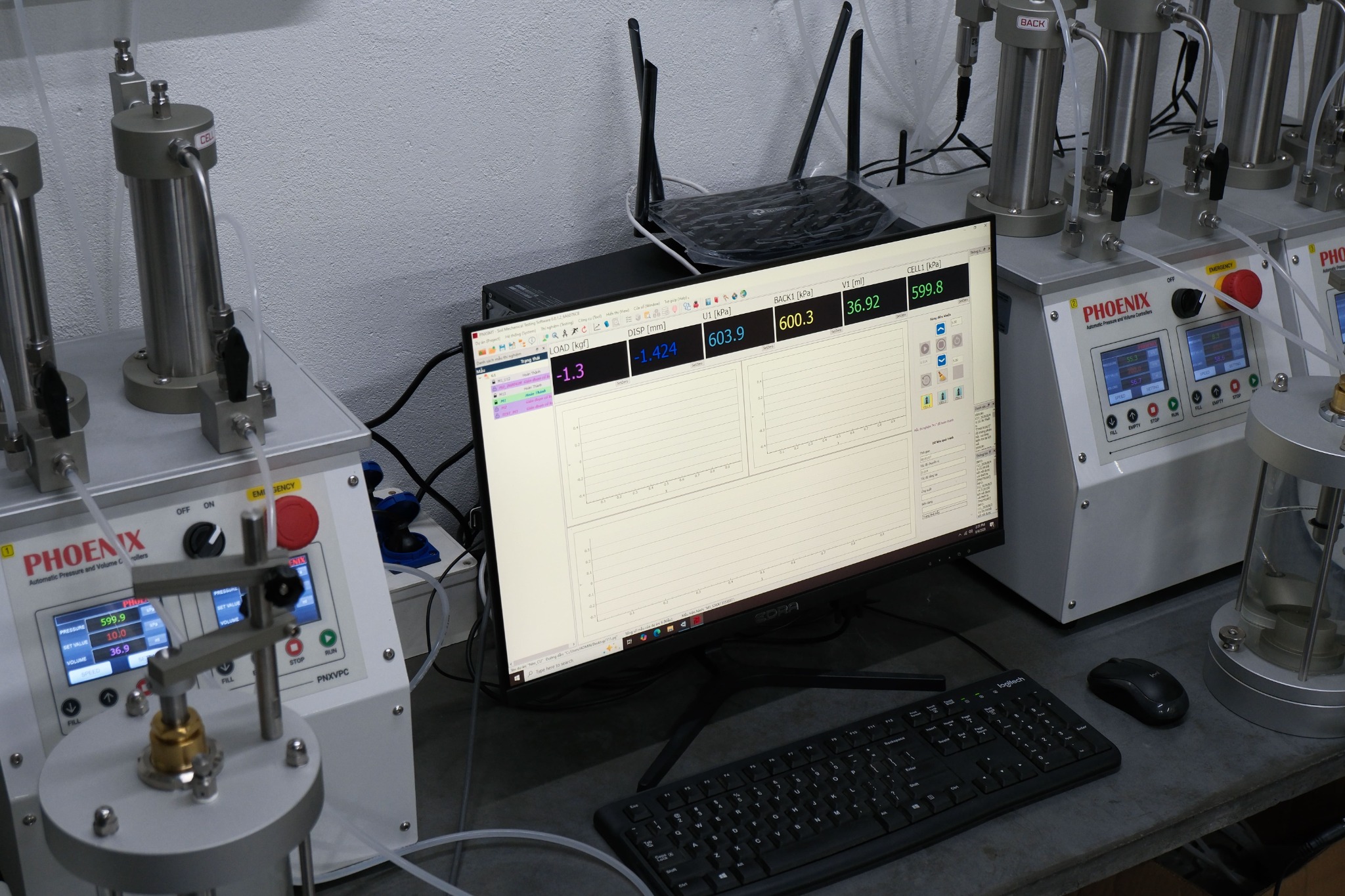

THEO DÕI THÍ NGHIỆM VỚI PNXSMT

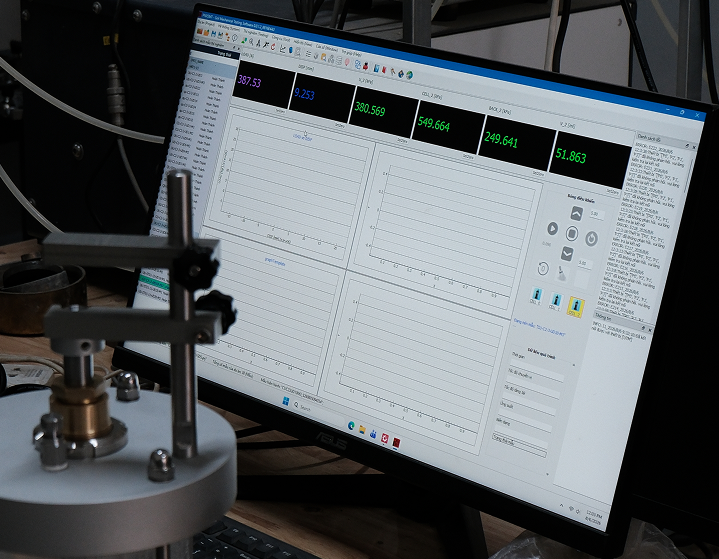

PNXSMT hỗ trợ điều khiển theo cấu hình, theo dõi dữ liệu theo thời gian thực và quản lý thông tin mẫu. Người vận hành có thể xuất kết quả PDF theo biểu mẫu được cấu hình hoặc dữ liệu Excel để phân tích tiếp. Bơm, van điện từ, camera giám sát và lưu trữ SQL là những hạng mục có thể được lựa chọn theo phạm vi cung cấp.
CHỌN CẤU HÌNH THEO MẪU VÀ PHƯƠNG PHÁP THỬ
Cấu hình đang công bố có khung gia tải tối đa 20 kN, tốc độ 0,001–5 mm/phút, áp lực buồng 0–1000 kPa và lựa chọn mẫu đường kính 38, 50 hoặc 70 mm. Dải loadcell, đường nước và các tín hiệu đo phải được chọn đồng bộ với mẫu thử; tải trọng khung không thay thế cho dải đo của loadcell.
Khi yêu cầu báo giá, hãy gửi phương pháp UU/CU/CD, tiêu chuẩn áp dụng, kích thước mẫu, số vị trí thí nghiệm, áp suất làm việc và yêu cầu báo cáo. Tham khảo bộ thu nhận tín hiệu Perseus và cảm biến chuyển vị Delphius để trao đổi phương án tích hợp.
TIÊU CHUẨN ỨNG DỤNG| PHƯƠNG PHÁP THỬ UU, CU VÀ CD
Phoenix TMI Triax được lựa chọn cấu hình theo phương pháp thử, loại đất và dải đo yêu cầu. Các tiêu chuẩn dưới đây là cơ sở xác định quy trình và cấu hình; khả năng thực hiện cần đối chiếu với hệ thống gia tải, buồng áp lực, cảm biến và hồ sơ hiệu chuẩn.
Tiêu chuẩn Việt Nam
TCVN 8868:2011 quy định thí nghiệm sức kháng cắt của đất dính trên thiết bị nén ba trục theo hai sơ đồ UU và CD.
- TCVN 8868:2011 — ba trục không cố kết, không thoát nước (UU) và cố kết, thoát nước (CD).
- UU: bố trí mẫu, màng và buồng áp lực để gia tải trong điều kiện không cố kết, không thoát nước.
- CD: cần hệ điều khiển thoát nước, theo dõi thể tích và tốc độ cắt phù hợp; CU được đối chiếu riêng theo ASTM D4767.
TCVN 8868:2011
Tiêu chuẩn quốc tế theo từng phương pháp
Chọn cấu hình đo tương ứng cho từng phương pháp ba trục của Phoenix TMI Triax; không xem các bộ tiêu chuẩn là tương đương hoàn toàn.
- ASTM D2850 — xác định sức kháng nén ba trục không cố kết, không thoát nước của đất dính (UU).
- ASTM D4767 — ba trục cố kết, không thoát nước của đất dính (CU); cần hệ bão hòa, cố kết và đo áp lực nước lỗ rỗng khi xác định ứng suất hữu hiệu.
- ASTM D7181 — ba trục cố kết, thoát nước của đất (CD); cần kiểm soát thoát nước và theo dõi thay đổi thể tích.
ASTM D2850 · ASTM D4767 · ASTM D7181
Đối chiếu cấu hình trước khi thử
Xác nhận đường kính và chiều cao mẫu, tải trọng, dải áp suất, độ phân giải cảm biến, tốc độ gia tải và cách ghi dữ liệu. Áp dụng đúng phiên bản tiêu chuẩn mà hồ sơ thí nghiệm yêu cầu. Nén một trục nở hông theo ASTM D2166/D2166M là phép thử khác, không phải tiêu chuẩn ba trục.
