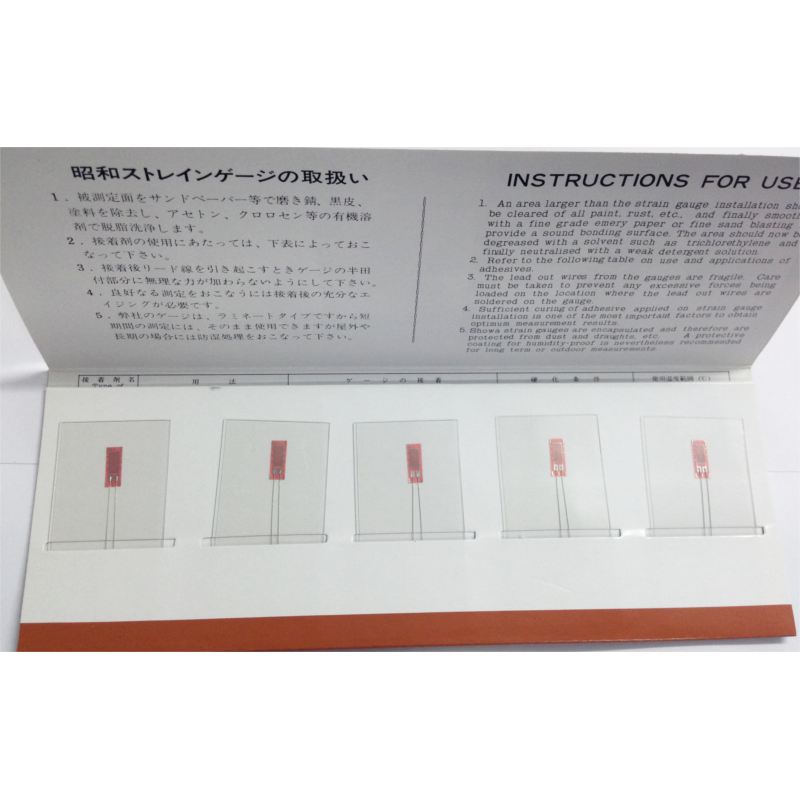

Strain Gauge Showa
Strain gauge Showa là cảm biến lá điện trở dùng đo biến dạng trên bề mặt chi tiết, mẫu vật liệu và kết cấu. Phoenix TMI hỗ trợ chọn mã theo vật liệu nền, chiều dài lưới đo, điện trở, dây dẫn và hệ thu nhận tín hiệu. Mỗi vị trí đo cần được chọn đúng mã cảm biến và phương án lắp đặt.
Thông số kỹ thuật
Mô tả chi tiết sản phẩm
CHỌN STRAIN GAUGE SHOWA CHO VỊ TRÍ ĐO
Strain gauge Showa là cảm biến lá điện trở dùng đo biến dạng trên bề mặt chi tiết, mẫu vật liệu và kết cấu. Phoenix TMI hỗ trợ chọn mã theo vật liệu nền, chiều dài lưới đo, điện trở, dây dẫn và hệ thu nhận tín hiệu. Mỗi vị trí đo cần được chọn đúng mã cảm biến và phương án lắp đặt.
Dòng N11 phục vụ đo một phương. FA dùng nền polyester; MA dùng nền polyimide. Các hậu tố 11, 16, 23 liên quan lựa chọn bù nhiệt theo vật liệu đo. Cần chọn đồng thời mã bù nhiệt, keo và điều kiện làm việc phù hợp với mẫu thử.
BẢNG CHỌN MÃ THÔNG DỤNG
Mã sản phẩm | Điện trở danh định | Chiều dài lưới | Kích thước nền |
|---|---|---|---|
N11-FA-2-350-11 | 350 Ω | 2 mm | 7 × 3.5 mm |
N11-FA-5-120-11 | 120 Ω | 5 mm | 9.5 × 3.5 mm |
N11-FA-5-350-11 | 350 Ω | 5 mm | 11 × 4 mm |
N11-FA-5-350-23 | 350 Ω | 5 mm | 11 × 4 mm |
N11-FA-10-120-11 | 120 Ω | 10 mm | 15 × 5 mm |
N11-FA-30-120-11 | 120 Ω | 30 mm | 40 × 4.5 mm |
N11-MA-2-350-11 | 350 Ω | 2 mm | 7 × 3.5 mm |
Z11-FA-5-120-11 | 120 Ω | 5 mm | 15 × 10 mm |
N11-FA-1-120-16-P4-VSE3 | 120 Ω | 1 mm | 4 × 2 mm (P4) |
Chiều dài lưới là vùng đo, khác với chiều dài dây dẫn. Phiên bản P4-VSE3 có tuỳ chọn dây 3 m. Đối chiếu mã đặt hàng, bản vẽ và phiếu đi kèm để xác nhận kích thước và hệ số gauge của lô cung cấp.
KEO DÁN VÀ LỚP PHỦ BẢO VỆ
Keo dán Strain Gauge TML CN-E – 2 g — vật tư dán; chọn theo vật liệu nền
Keo dán Strain Gauge Kyowa CC-35 – 2 g — vật tư dán; chọn theo vật liệu nền
Keo dán Strain Gauge Aron Alpha Extra 4000 — vật tư dán; chọn theo vật liệu nền
Silicone bảo vệ Strain Gauge TSE397-C – 100 g — lớp phủ bảo vệ sau khi dán
Keo dán truyền biến dạng và lớp phủ bảo vệ có công dụng khác nhau. Việc chọn vật tư phụ thuộc nền gauge, bề mặt đo và môi trường thí nghiệm.
THÔNG TIN CẦN CUNG CẤP KHI ĐẶT HÀNG
Gửi mã đầy đủ, vật liệu cần đo, phương đo, không gian dán, nhiệt độ, độ ẩm, chiều dài dây và số lượng. Phoenix TMI sẽ tư vấn cảm biến, vật tư dán và hệ thu nhận tín hiệu; giá và khả năng cung cấp được xác nhận theo báo giá.
